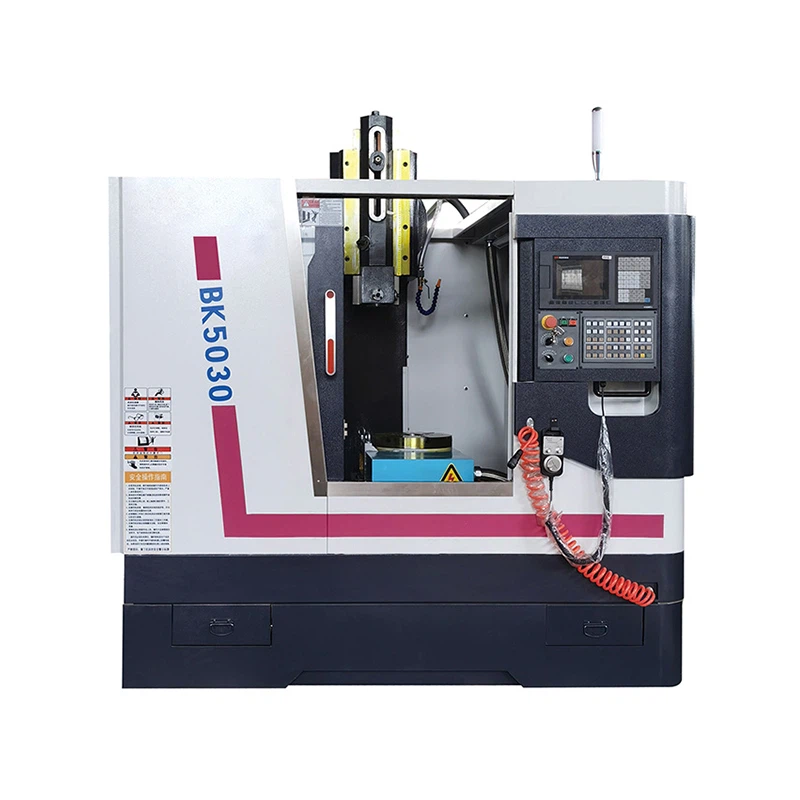

La stozzatrice CNC modello BK5018/BK5030 ha la funzione di piano di scanalatura, superficie di formatura e sede per chiavetta. È una macchina utensile da taglio che realizza scanalature.
Parametro di specifica
|
Principali parametri tecnici |
Unità |
BK5018 |
BK5030 |
|
Massimo. lunghezza di scanalatura del pistone |
mm |
180 |
300 |
|
Corsa di regolazione del pistone |
mm |
80 |
75 |
|
Tempi di movimento del pistone |
n/min |
30--120 |
30--180 |
|
Dimensioni del piano di lavoro |
mm |
600X320 |
550X405 |
|
Corsa del piano di lavoro (X, Y) |
mm |
300X300 |
280X330 |
|
Distanza tra l'asse del foro di supporto della testa dell'utensile e l'avambraccio della colonna |
mm |
400 |
505 |
|
Distanza tra la faccia finale del foro di supporto della testa dell'utensile e il piano di lavoro |
mm |
680 |
690 |
|
Coppia del motore dell'asse X |
(N.M) |
6 |
6 |
|
Coppia del motore dell'asse Y |
(N.M) |
6 |
6 |
|
Velocità di traslazione rapida |
X(m/min) |
5 |
5 |
|
Y(m/min) |
5 |
5 |
|
|
Vite a ricircolo di sfere(X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Vite a ricircolo di sfere (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Potenza motore principale (servo) |
chilowatt |
3.7 |
3.7 |
Caratteristica del prodotto
L'azionamento principale adotta il meccanismo a manovella, realizzato dal servomotore attraverso la decelerazione. L'avanzamento nelle direzioni X e Y realizza la funzione di regolazione continua della velocità tramite il servocontrollo. La vite a ricircolo di sfere in direzione X è direttamente collegata al motore, mentre la vite a ricircolo di sfere in direzione Y e il motore vengono trasmessi attraverso la cinghia sincrona. In base alle esigenze degli utenti, è possibile configurare un divisore NC o una tavola rotante NC, la funzione della macchina utensile è particolarmente potente e può elaborare sedi per chiavetta con diverse direzioni angolari.
Confezione
Dispositivo di produzione
Cliente
Domande frequenti
1. Qual è la quantità minima dell'ordine?
La quantità minima dell'ordine è 1 set.
2. Qual è il termine di pagamento della tua azienda?
Il termine di pagamento è T/T o L/C generale.
3. Potresti parlarmi della garanzia?
La garanzia è di 1 anno.
4. Hai CE o qualche altro certificato?
CE e ISO9001:2008, SGS, certificato TUV, ecc.
5. Quale sistema CNC usi?
Siemens, Fanuc, GSK ecc.
6. Quando è il tempo di consegna?
Lo consegneremo entro 90 giorni dalla ricezione del pagamento.
