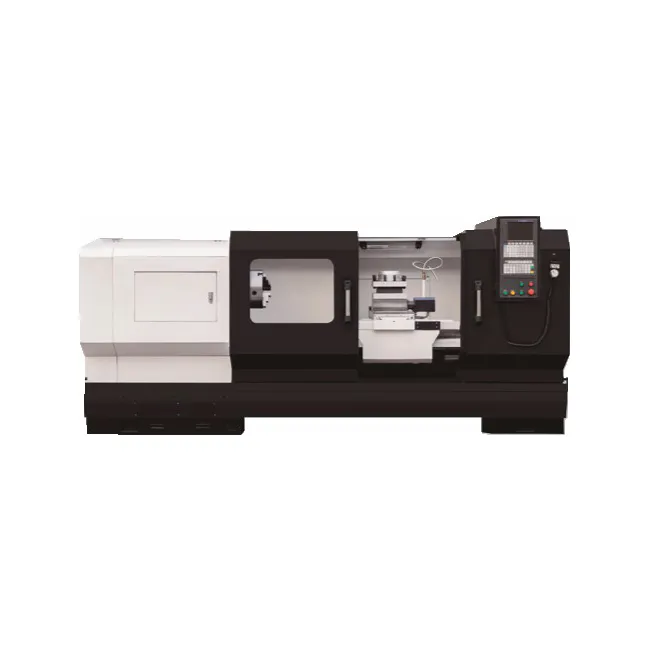

Il tornio CNC a base piana modello CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 è realizzato in ghisa ad alta resistenza, addizionato con materiali speciali di rame e cromo, che migliorano efficacemente la resistenza all'usura e la stabilità della macchina utensile.

Parametro di specifica

Specifica	Unità	CK6140	CK6150	CK6160
Dondolarsi sul letto	mm	400	500	600
Oscillare sullo scivolo trasversale	mm	220	250	395
Massimo. diametro di tornitura	mm	400	500	600
Massimo. lunghezza del pezzo	mm	550/750	1000/1500/2000	1000/1500/2000
Massimo. lunghezza di tornitura	mm	420/620(mandrino)	850/1350/1850	850/1350/1850
Naso del fuso		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diametro del foro del mandrino	mm	48/82	82/130	82/130
Conicità del foro del mandrino	mm	Pinza/Metrico 90	Metrico 90/ Metrico 140	Metrico 90/ Metrico 140
Gamma di velocità del mandrino	giri/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modalità di spostamento del mandrino		Senza soluzione di continuità	Senza soluzione di continuità	Senza soluzione di continuità
Motore mandrino	kw	5.5	7.5	7.5
Tipo mandrino		Pinza/mandrino manuale	Mandrino manuale	Mandrino manuale
Dimensioni del mandrino	Pollice	8	10/15	10/15
Traslazione rapida X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Corsa dell'asse X	mm	280	280	320
Corsa dell'asse Z	mm	550/750	1000/1500/2000	1000/1500/2000
Tipo di guida		Binario duro	Binario duro	Binario duro
Capacità della torretta		4	4	4
Diametro del manicotto della contropunta	mm	60	75	75
Traversata della penna	mm	100	150	150
Rastremazione della penna		MT4	MT5	MT5
Dimensione della macchina	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Peso netto	kg	1900/2200	2700/3100/3300	2800/3200/3400

Articolo	Unità	CK6163	CK6180	CK61100	CK61125
Massimo. oscillare sul diametro del letto	mm	Φ630	Φ800	Φ1000	Φ1250
Massimo. oscillare sul diametro dello scivolo	mm	Φ350	Φ480	Φ620	Φ870
Massimo. lunghezza del pezzo	mm	1000/1500/2000/3000	1500/2000/3000/5000
Massimo. lunghezza di tornitura	mm	850/1350/1850/2850	1350/1850/2850/4850
Distanza tra il centro del mandrino e la guida	mm	315	400	500	625
Distanza tra il centro del mandrino e la terra	mm	1145	1130	1150	1275
Larghezza guida letto	mm	550	600	755	755
Diametro del foro passante del mandrino	mm	104	104	130	130
Naso del fuso		C11/A211	C11/A211	A2-15	A2-15
Gamma di velocità del mandrino	giri/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Passo di velocità del mandrino		4 marce, continue
Cambio		Manuale/Automatico	Manuale/Automatico	Manuale	Manuale
Servomotore principale	kw	11 kW	11 kW	22 kW	22 kW
Velocità rapida dell'asse X	m/min	4	4	4	4
Velocità rapida dell'asse Z	m/min	8	8	6	6
Avanzamento asse X min. unità di impostazione		0.001mm	0.001mm	0.001mm	0.001mm
Avanzamento asse Z min. unità di impostazione		0.001mm	0.001mm	0.001mm	0.001mm
Diametro del manicotto della contropunta	mm	φ100	φ100	φ160	φ160
Corsa del manicotto della contropunta	mm	250	250	300	300
Conicità del foro del manicotto della contropunta		Morse 5	Morse 6	Morse 6	Morse 6
Portautensili elettrico	tipo	Quattro stazioni verticali	Quattro stazioni verticali	Quattro stazioni verticali	Quattro stazioni verticali
	tempo di cambio utensile	3.6S	3.6S	3.6S	3.6S
	misurare	250*250	250*250	300*300	300*300

Avvertenze sulla sicurezza

Il manuale operativo comprende la parte meccanica e la parte elettrica

Prima dell'installazione e della messa in servizio, il personale deve leggere l'intero manuale operativo e accettare una formazione specifica.

L'installazione del verricello e il funzionamento del tornio devono essere eseguiti da personale professionista. Le relative regole operative di sicurezza possono essere eseguite rigorosamente.

La regolazione del tornio deve essere eseguita secondo i metodi descritti nel manuale operativo. E il tornio dovrebbe essere regolato quando la macchina è stata fermata.

Il personale professionista non elettrico non deve toccare l'impianto elettrico della macchina utensile.

Quando si spostano le parti vicino alla posizione limite, è necessario azionarle a velocità ridotta.

Il cambio di velocità del cambio marcia deve essere effettuato dopo che il piano di lavoro smette di funzionare.

In caso di incidente durante il funzionamento, premere il pulsante rosso di arresto di emergenza per arrestare la macchina. Una volta risolto il problema, è possibile riavviare la macchina.

Durante il taglio, non è necessario misurare le dimensioni, regolare il campione, toccare manualmente la superficie di lavorazione o osservare vicino alla macchina.

Durante il funzionamento della macchina utensile, il personale operativo non deve abbandonare il posto di lavoro; dovrebbe osservare la situazione lavorativa nel luogo di utilizzo della macchina utensile.
