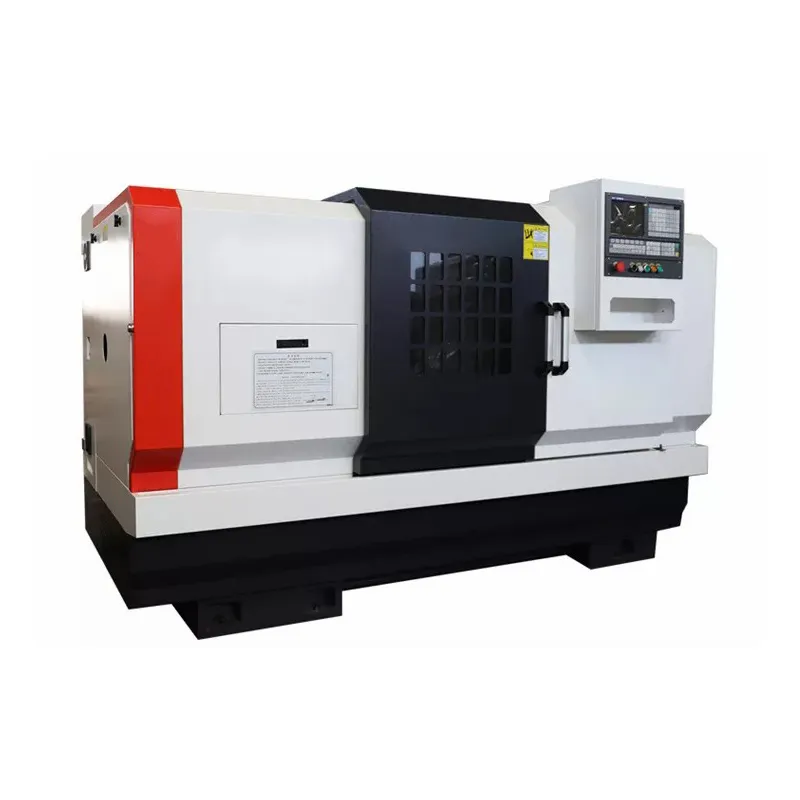

Il tornio CNC a base piana modello CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 è realizzato in ghisa ad alta resistenza, addizionato con materiali speciali di rame e cromo, che migliorano efficacemente la resistenza all'usura e la stabilità della macchina utensile.

Parametro di specifica

Specifica	Unità	Pannello CK6140	CK6150	Pannello di controllo CK6160
Dondolarsi sul letto	millimetro	400	500	600
Oscillare sullo scivolo trasversale	millimetro	220	250	395
Massimo. diametro di tornitura	millimetro	400	500	600
Massimo. lunghezza del pezzo	millimetro	550/750	1000/1500/2000	1000/1500/2000
Massimo. lunghezza di tornitura	millimetro	420/620(mandrino)	850/1350/1850	850/1350/1850
Naso del fuso		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diametro del foro del mandrino	millimetro	48/82	82/130	82/130
Conicità del foro del mandrino	millimetro	Pinza/Metrico 90	Metrico 90/ Metrico 140	Metrico 90/ Metrico 140
Gamma di velocità del mandrino	giri/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modalità di spostamento del mandrino		Senza soluzione di continuità	Senza soluzione di continuità	Senza soluzione di continuità
Motore mandrino	kw	5.5	7.5	7.5
Tipo mandrino		Pinza/mandrino manuale	Mandrino manuale	Mandrino manuale
Dimensioni del mandrino	Pollice	8	10/15	10/15
Traslazione rapida X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Corsa dell'asse X	millimetro	280	280	320
Corsa dell'asse Z	millimetro	550/750	1000/1500/2000	1000/1500/2000
Tipo di guida		Binario duro	Binario duro	Binario duro
Capacità della torretta		4	4	4
Diametro del manicotto della contropunta	mm	60	75	75
Traversata della penna	millimetro	100	150	150
Rastremazione della penna		MT4	MT5	MT5
Dimensione della macchina	millimetro	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Peso netto	kg	1900/2200	2700/3100/3300	2800/3200/3400

Articolo	Unità	Pannello CK6163	CK6180	CK61100	CK61125
Massimo. oscillare sul diametro del letto	millimetro	Φ630	Φ800	Φ1000	Φ1250
Massimo. oscillare sul diametro dello scivolo	millimetro	Φ350	Φ480	Φ620	Φ870
Massimo. lunghezza del pezzo	millimetro	1000/1500/2000/3000	1500/2000/3000/5000
Massimo. lunghezza di tornitura	millimetro	850/1350/1850/2850	1350/1850/2850/4850
Distanza tra il centro del mandrino e la guida	millimetro	315	400	500	625
Distanza tra il centro del mandrino e la terra	millimetro	1145	1130	1150	1275
Larghezza guida letto	millimetro	550	600	755	755
Diametro del foro passante del mandrino	millimetro	104	104	130	130
Naso del fuso		C11/A211	C11/A211	A2-15	A2-15
Gamma di velocità del mandrino	giri/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Passo di velocità del mandrino		4 marce, continue
Cambio		Manuale/Automatico	Manuale/Automatico	Manuale	Manuale
Servomotore principale	kw	11 kW	11 kW	22 kW	22 kW
Diametro del manicotto della contropunta	millimetro	φ100	φ100	φ160	φ160
Corsa del manicotto della contropunta	millimetro	250	250	300	300
Conicità del foro del manicotto della contropunta		Morse 5	Morse 6	Morse 6	Morse 6
Portautensili elettrico	tipo	Quattro stazioni verticali	Quattro stazioni verticali	Quattro stazioni verticali	Quattro stazioni verticali
	tempo di cambio utensile	3.6S	3.6S	3.6S	3.6S
	misurare	250*250	250*250	300*300	300*300

Caratteristica del prodotto

Il sistema di controllo numerico adotta il sistema Siemens, Fanuc, GSK, la famosa vite a sfere domestica e il cuscinetto a vite ad alta precisione.

Adottare un gruppo di cuscinetti e un mandrino ad alta precisione con assemblaggio preciso e test di equilibrio dinamico per garantire alta precisione, bassa rumorosità e forte rigidità.

Il dispositivo di lubrificazione automatica forzata viene utilizzato per la lubrificazione quantitativa a punto fisso della vite e della guida in ciascun punto di lubrificazione. In caso di stato anomalo o di olio insufficiente, verranno generati automaticamente segnali di avviso. Il mandrino autocentrante manuale domestico a 3 griffe è standard.
